Ugrid树障安全分析软件(UOTA)

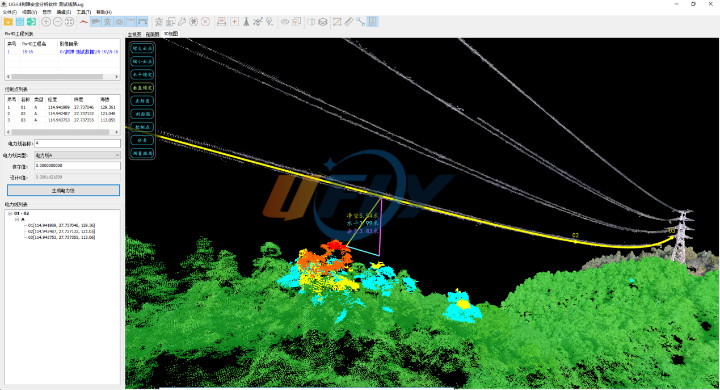

Ugrid树障分析软件基于图像密集点云匹配和立体测图技术,针对输电线路通道导线弧垂建模,可对线路通道保护区内的竹树隐患、交跨距离等进行安全分析,并根据不同线路等级的安全距离规范区分不同的缺陷等级,精确标识缺陷位置,一键自动生成树障缺陷报告。

产品优势:

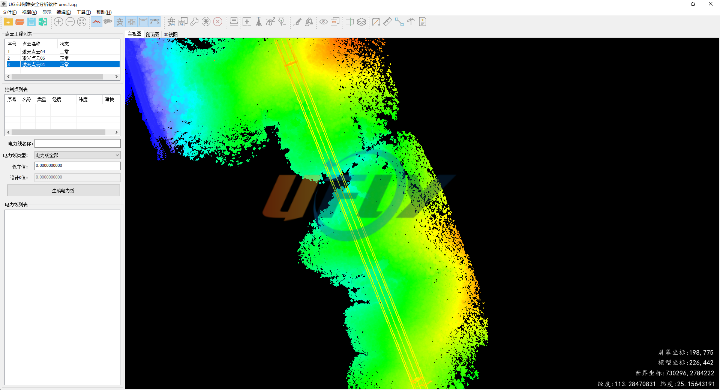

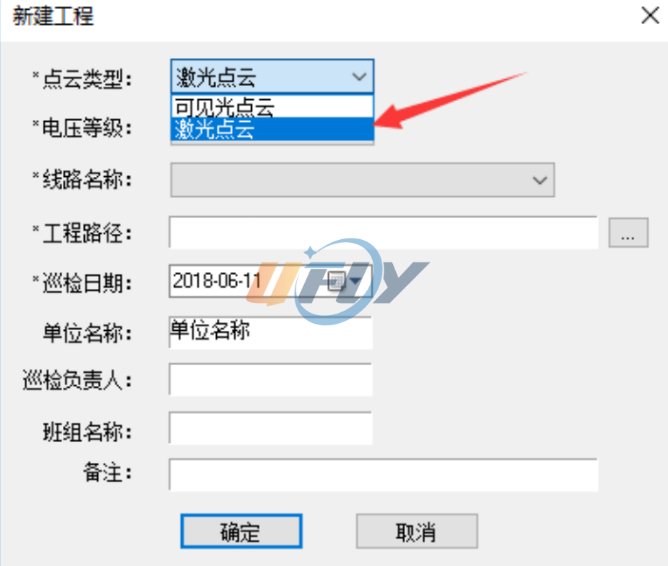

√ 兼容激光点云与可见光点云,实现三维激光点云呈现

√ 支持多旋翼、固定翼及线上机器人等采集的多样化数据

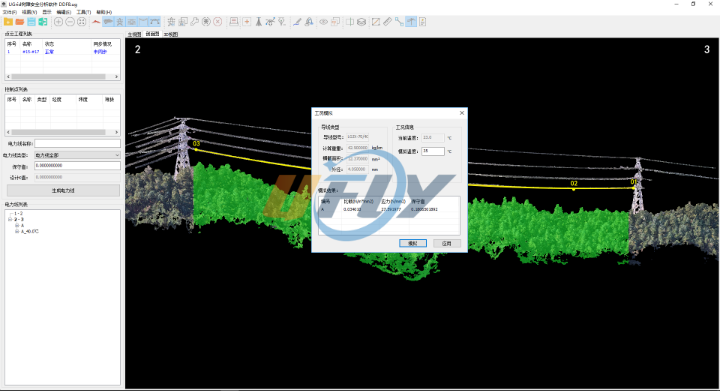

√ 温度工况模拟,对电力线进行温度工况模拟功能,模拟不同温度下电力线的弧垂变化

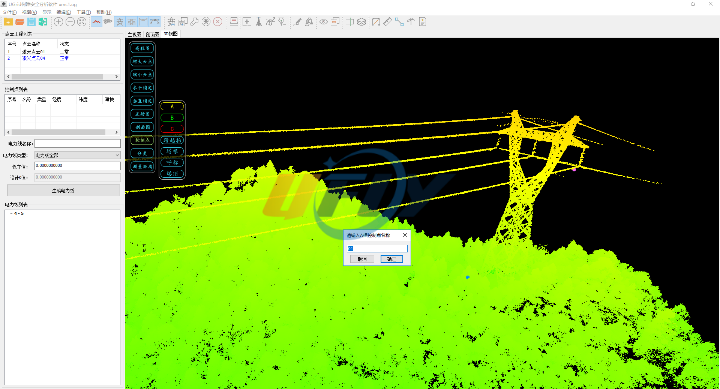

√ 杆塔高度计算,自动计算塔顶高度,杆塔呼称高

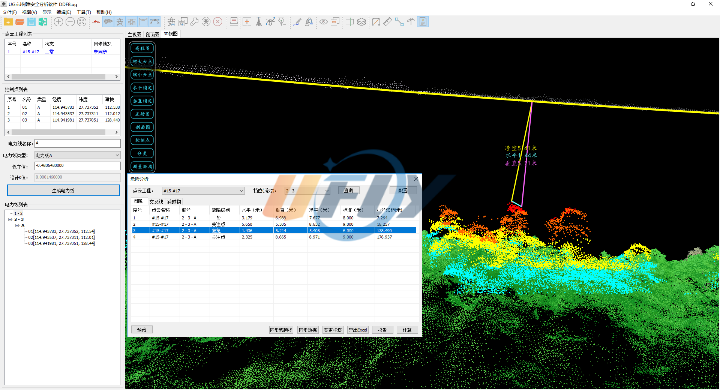

√ 跨越物计算,对电力线下方的铁路、公路、河流、电力线等跨越物进行自动计算测量
产品详情

      树障分析软件是针对树障隐患分析工作而研发的树障分析统计评估软件,实现树障分析由人工野外实地测量到无人机辅助自动量测的转变,提高树障分析效率,提升树障分析质量,使用智能科技,保障电网安全。该软件基于图像密集点云匹配和立体测图技术,针对输电线路通道进行导线弧垂建模、树障安全距离分析、交叉跨越距离测量。

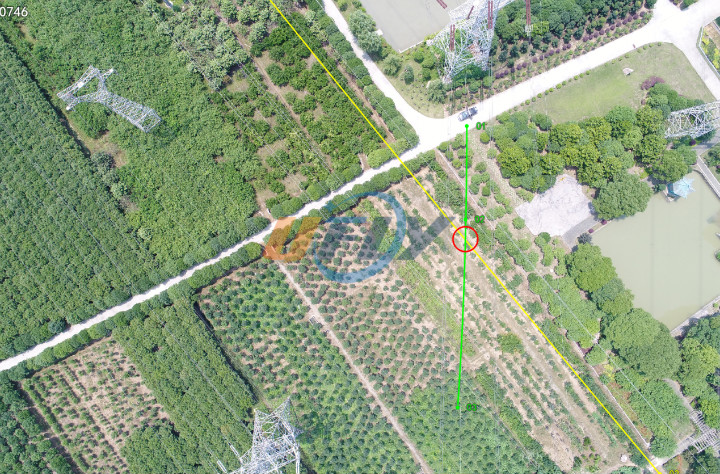

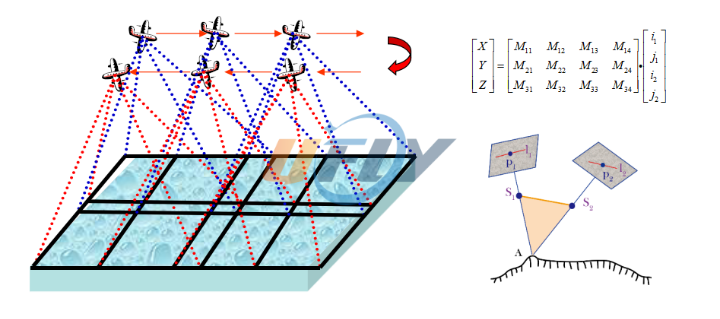

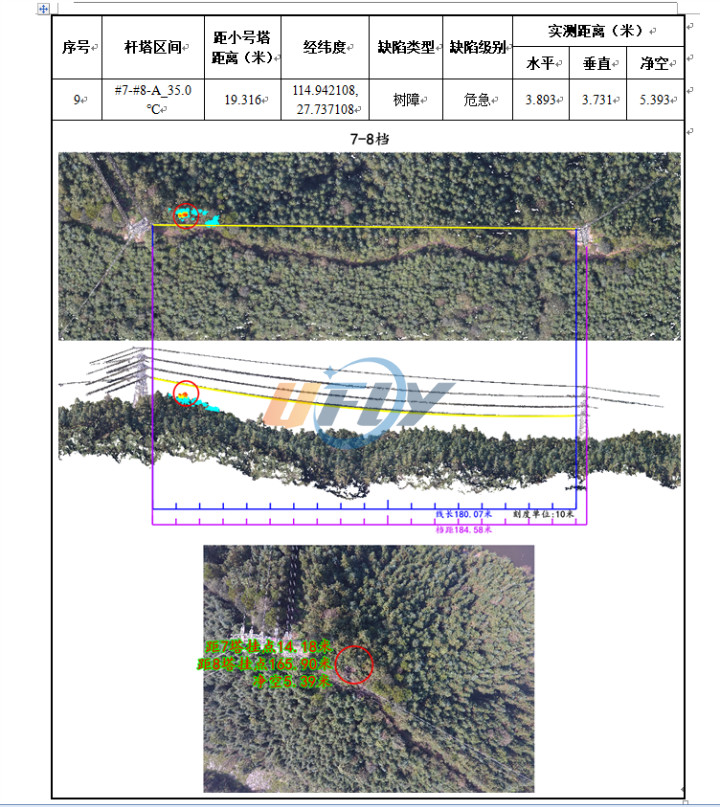

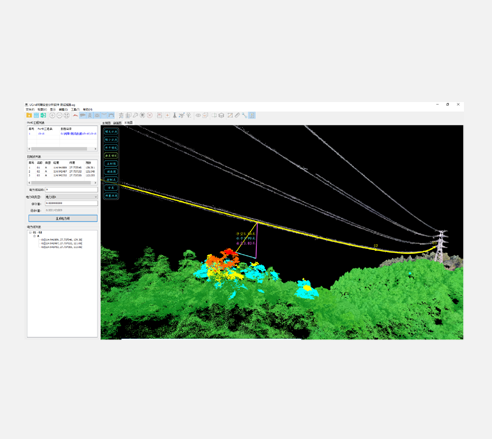

      该系统结合无人机数据的空三成果,通过在无人机高清影像半自动均匀量测线路下导线的少量同名点,由同名点根据悬列线公式拟合出电力线轨迹。同时对点云数据进行分类,区分出地面与地表。以此可准确计算量取电力线距离地面和地表的准确距离。最后自动进行危险分析,对危险点进行突出显示,并自动输出实时工况树障危险点分析报告。该技术相比激光雷达技术降低了树障隐患防范的技术经济门槛,为电网故障排查、日常巡视、应急巡视等提供决策依据。
